       沈陽某洗浴中心每天需要100噸（45攝氏度）生活熱水，經過使用后排放出100噸生活污水，污水溫度在30~40攝氏度之間，存在大量的余熱，利用污水源熱泵機組吸收污水中熱量加熱自來水，達到很高的節能效果，大大減輕洗浴中心購買熱水的支出，對環境無任何污染，是電鍋爐、燃氣鍋爐、柴油鍋爐、煤鍋爐等高能耗或高污染熱水設備的理想替代品。

    洗浴中心余熱回收系統原理圖：

      由圖可知，客人淋浴和泡澡產生的污水統一收集至污水池，污水池容積根據集中排污量來定；自來水進入不銹鋼管與污水進行第一次換熱到（25度）后進入直熱式污水源熱泵機組，自來水經過水源熱泵機組第二次加熱至目標溫度（45~55度可調）熱水儲存到不銹鋼保溫水箱。

      直熱式污水源熱泵熱水機組制熱原理：水源熱泵機組由壓縮機、電子膨脹閥、冷凝器、蒸發器等主要部件組成，壓縮機消耗電能壓縮做功，把系統內低溫冷媒壓縮成高溫冷媒，高溫冷媒進入冷凝器釋放熱量加熱自來水，釋放熱量后的冷媒經過電子膨脹閥降下，壓力下降，具有吸熱蒸發的能力，低溫冷媒經銅管進入換熱器（蒸發器）與污水進行熱交換，吸收了污水熱量的低溫冷媒被壓縮機吸入，如此不斷從冷凝器側放熱加熱自來水，從蒸發器側吸收污水熱量，達到高效制熱目的。

設備選型

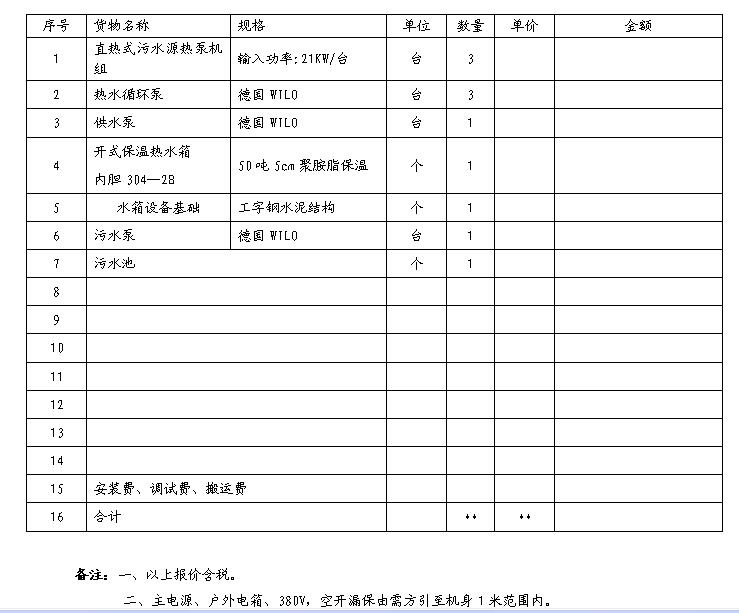

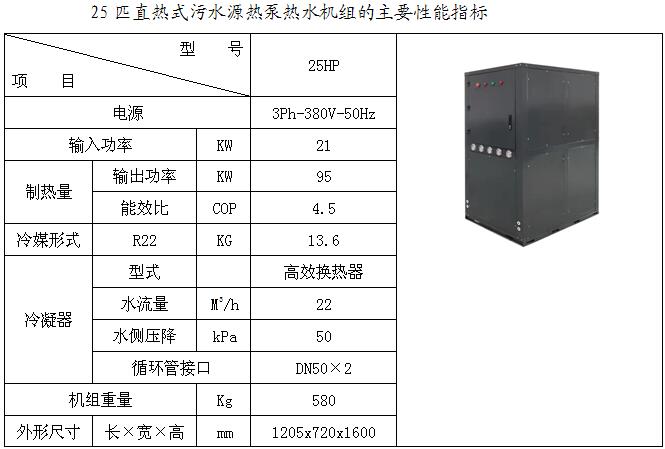

      根據熱水使用情況，3臺25匹直熱式污水源熱泵熱水機組，配置1個50立方污水池，1個50立方不銹鋼保溫水箱，１臺熱水循環泵，１臺供水泵，１臺污水泵，在熱水溫度達不到用戶端要求時，熱泵機組自動啟動開始制造熱水，達到指定溫度熱泵機組自動停機，整套系統全自動控制，不需專人操作。

使用成本分析

１、使用污水源熱泵每天需要熱量為：

100000L×(45℃-25℃)=2000000大卡

2、三臺25匹直熱式污水源熱泵機組能否滿足設計要求？

每臺25匹直熱式污水源熱泵機組的輸入功率21KW，輸出84000W，設定為45℃，自來水平均溫度按25℃計算，計算三臺機組聯合制熱條件下每天工作時間為：

2000000 Kcal÷0.86÷（3臺×84000w）=9.2小時運行滿足要求

3、使用其它熱水設備每天需要熱量為：

夏季每天需熱量為：100000L×(45℃-25℃)=2000000大卡
過度季節每天需熱量為：100000L×(45℃-15℃)=3000000大卡
冬季每天需熱量為：100000L×(45℃-7℃)=3800000大卡

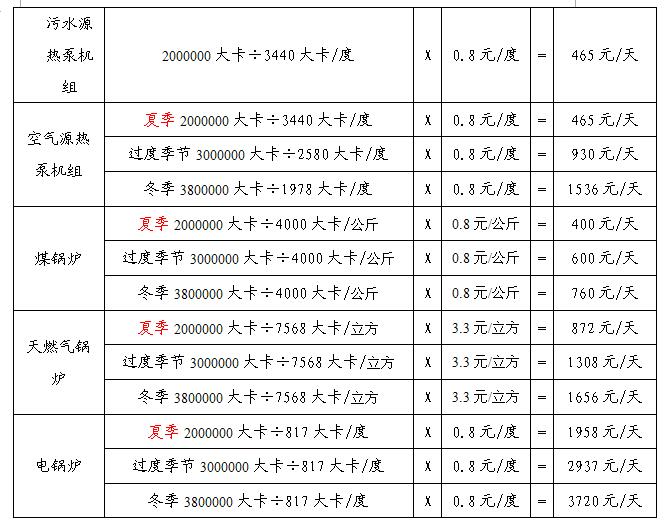

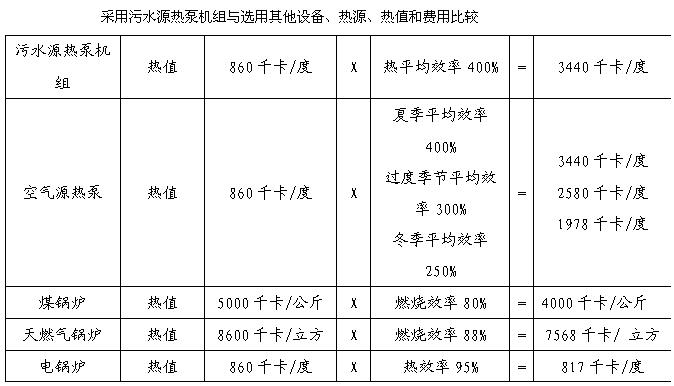

各種方式加熱基本成本表

商用電費：0.8元/度、煤炭：0.8元/公斤、天然氣：3.3元/立方。
